Diy vrtna električna sjeckalica za drva
Za obradu grana drveća, vrhova baštenskih usjeva i druge zelene vegetacije osmislili su odličnog mehaničkog pomoćnika - sjeckalicu. Za nekoliko minuta, gomila otpada će se pretvoriti u sirovinu za kompost ili podlogu za perad za zimu. Fabrički napravljena jedinica je veoma skupa, pa su majstori naučili kako da je sami sastave. Za one koji su zainteresirani, predlažemo da razmotre kako napraviti vrtnu sjeckalicu vlastitim rukama uz minimalne troškove.
Glavne komponente drobilice
Rezač trave i granja sastoji se od tri glavne komponente: motora, mehanizma za rezanje - drobilica, rezervoara. Sve se to nalazi na čeličnom okviru i pokriveno je kućištem radi sigurnosti. Neki modeli fabrički proizvedenih drobilica mogu biti opremljeni dodatnim rezervoarom za prikupljanje zdrobljene mase. Prilikom rada s mlinom koriste se dodatni uređaji: potiskivač za organske tvari i sito koje pomaže u odvajanju malih frakcija. Prosijani krupni otpad, ako je potrebno, odlaže se u kantu za reciklažu.

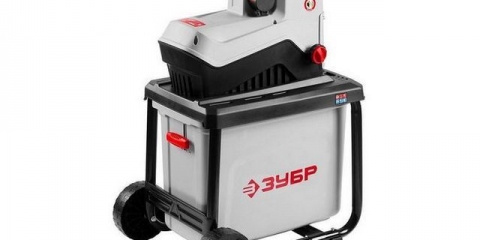

Fabrički proizvedeni drobilice su opremljene valjcima, glodalicama, čekićima i drugim drobilicama. Domaće vrtne sjeckalice obično rade s mehanizmom za rezanje napravljenim od seta noževa ili kružnih pila.
pogon drobilice

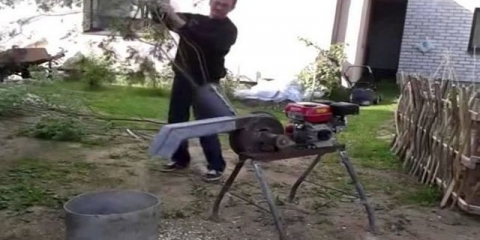

Svaki drobilica za travu i granje pokreće pogon. Ovdje postoje samo dvije opcije: električni motor ili benzinski motor. Električni drobilice su mnogo slabije snage i više su dizajnirane za mljevenje fine organske tvari. Sjeckalice koje pokreću motori s unutrašnjim sagorijevanjem su mnogo snažnije. U stanju su da se nose sa granama debljine do 8 cm.
Prilikom izrade vrtne drobilice vlastitim rukama, električni motor se može ukloniti sa stare opreme. Poželjno je da njegova snaga bude najmanje 1,1 kW. Tko ima samohodni traktor, drobilica se može povezati pomoću remenskog pogona na motor s unutarnjim sagorijevanjem. U nedostatku motora, vaš helikopter će morati biti opremljen jedinicom kupljenom u trgovini.
Rezači mekih organskih materija mogu, općenito, biti bez pogona. Čovjek ih pokreće u djelo snagom svojih ruku. Opcije za takve mehanizme prikazane su na fotografiji.
Crteži različitih modela drobilica
Da biste napravili sjeckalicu za travu, morate imati pri ruci tačne crteže. Predlažemo da razmotrimo nekoliko opcija za šeme drobilica.
Mlinac sa čekićem za drobljenje smatra se univerzalnim. Mehanizam će se nositi s mekom zelenom masom, granama drveća, debelim vrhovima baštenskih usjeva, pa čak i žitom.
Najlakši način za sastavljanje mehanizma za rezanje grana i trave je kružne pile. Za takav drobilica nisu potrebni ni crteži. Kružne pile u količini od 15 do 30 komada montiraju se na osovinu, zategnu s obje strane maticama, napune ležajeve, nakon čega se cijela konstrukcija montira na čelični okvir.
Sjeckalica s dva valjka je također jednostavna za proizvodnju. To se može vidjeti iz prikazanog crteža. Sjeckalica se sastoji od dvije osovine na koje su na vrhu pričvršćeni čelični noževi. U kućnoj proizvodnji prave se od opruga kamiona i stavljaju u 3-4 komada. Osovine na osi i ležajevi su fiksirani paralelno jedno na drugo tako da se noževi ne prianjaju tokom rotacije.
Video prikazuje domaću sjeckalicu sa zupčanicima:
Upute za sastavljanje različitih modela drobilica
Sastavljanje domaćeg vrtnog drobilica počinje nakon što su svi detalji pripremljeni prema crtežu. Bez obzira na odabrani dizajn, posao uključuje: izradu okvira, utovarnog lijevka, sjeckalice i priključak motora.
Konstrukcija kružne pile
Takav vrtni sjeckač grana sastoji se od kružnih pila sastavljenih u jedan dizajn. Morate ih kupiti u prodavnici. Broj testera se određuje pojedinačno. Obično se stavlja od 15 do 30 komada. Ovdje je važno napomenuti jednu nijansu. Od većeg broja testera širina seckalice se povećava, što znači da je potreban snažniji pogon.
Na osovinu se montiraju kružne pile, a između svake se postavlja srednja podloška debljine 10 mm. Ne možete smanjiti jaz, inače će se smanjiti radna površina. Takođe nije preporučljivo stavljati podloške deblje. Tanke grane će se zaglaviti u velikim prazninama između pila.
Osovina se obrađuje na strugu. Potrebno je osigurati navoje za matice za stezanje seta pila i radne remenice. Sjedišta za ležajeve su obrađena na oba kraja osovine.
Za pogon je bolje koristiti električni motor. Ako sklopljeni vrtni električni drobilnik vlastitim rukama radi na mreži od 220 volti, tada će moći samljeti samo tanke grane i zelenu masu. Za obradu debelih grana potreban je trofazni elektromotor. Opciono, sjeckalica se može prilagoditi za spajanje remenom na remenicu motora hodnog traktora.
Okvir sjeckalice je zavaren od čeličnog profila, kanala ili kuta. Prvo napravite pravougaonu osnovu za sjeckalicu. Ovdje je važno ravnomjerno fiksirati ležišta ležaja kako ne bi došlo do izobličenja, a os elektromotora i osovina kod kružnih pila moraju biti u paralelnim ravninama. Potporni stupovi su zavareni na gotovu podlogu za sjeckalicu, koja će igrati ulogu nogu sjeckalice.
Spremnik za usitnjavanje je izrađen od čeličnog lima debljine najmanje 1 mm. Tanki lim ne treba uzimati, jer će se deformisati od udaraca leteće strugotine. Visina bunkera je veća od dužine krakova. Ovo je radi lične sigurnosti.
Sjeckalica napravljena od seta pila može podnijeti bilo koju organsku materiju. Međutim, drobilica će se morati često čistiti.
Sastavljanje sjeckalice sa diskom noža
Ova sjeckalica može obraditi samo meke organske tvari. Više je namijenjen za pripremu zelene stočne hrane za živinu i životinje. Bunker je savijen od lima. Možete prilagoditi pocinčanu kantu ili kućište od starih uređaja, kao što je ventilator. Bunker će se pokazati fleksibilnim, ali ovdje nije potrebna velika snaga. Uostalom, sjeckalica za travu neće mlatiti grane.
Sjeckalica je izrađena od čeličnog lima debljine 3-5 mm. 4 utora su izrezana na disku brusilicom. Zatim uzmite komad opruge za automobil, naoštrite ga i izbušite 2 rupe. Izrađuju se i 4 komada takvih noževa, nakon čega se ubacuju u utore na disku i pričvršćuju vijcima. Izbušite rupu u sredini diska. U njega se ubacuje navojni kraj osovine, nakon čega se čvrsto zategne maticom. Sama osovina sa ležajevima je pričvršćena za okvir, a na drugi kraj je postavljena remenica.
Za košenje trave dovoljno je spojiti sjeckalicu s elektromotorom od 1 kW.
Sastavljanje sjeckalice s dvije rolne
Sastavljanje vrtne drobilice s dva valjka počinje s okvirom. Prvo je zavarena pravokutna konstrukcija. Unutar okvira na bočne elemente zavarena su četiri pričvršćivača za osovine. Postavljeni su tako da su bubnjevi za rezanje ravni.
Nadalje, prema predstavljenoj shemi, izrađuju se 2 osovine s bubnjevima za rezanje. Za tri noža morat ćete pronaći okrugli prazan. Za manje od 4 noža koristite čelični kvadrat. U svakom slučaju, ivice vratila su okruglo zaoštrene za ležajeve.
Noževi se prave od auto opruga. Na svakom elementu izbušene su dvije montažne rupe za vijke. Svaki nož je naoštren pod uglom od 45O, naneti na osovinu i označiti tačke pričvršćivanja. Sada ostaje izbušiti rupe prema oznakama, izrezati navoje i pričvrstiti sve noževe. Bubnjevi za rezanje spremni.
Sljedeći korak je sastavljanje sjeckalice. Da biste to učinili, rupe se buše u suprotnim zidovima čelične kutije. Oko njih se formiraju gnijezda od čelične trake, gdje su ležajevi umetnuti zajedno sa osovinama. Bubnjevi tokom rotacije ne bi se trebali držati noževima.
Zupčanici su montirani na svakoj osovini. Potrebni su za sinhronizaciju pokreta. Gotova sjeckalica je pričvršćena vijcima na četiri unutrašnja elementa zavarena na ram. Bunker je zavaren od čeličnog lima debljine 1-2 mm. Remenice se postavljaju na osovine reznog bubnja i motora. Može koristiti lančani pogon. Tada umjesto remenica stavite zvijezde.
Sjeckalicu s dva valjka može pokretati trofazni električni motor ili motor hodnog traktora. U ovom slučaju, snaga je dovoljna za obradu grana debljine do 8 cm.
Zaključak
U proizvodnji domaćih sjeckalica, majstori koriste brusilice, bušilice, usisivače, pa čak i mašine za pranje rublja. Naravno, takvi će se drobilice pokazati slabim, ali će biti moguće sjeckati travu za hranu za ptice.
