Domaći mini traktor
Kada hodni traktor za potrebe domaćinstva postaje malo, osoba razmišlja o kupovini mini traktora. Ali cijena takve opreme počinje od 100 hiljada. rubalja i ne može si to priuštiti svako. Ovdje se postavlja pitanje kako napraviti mini traktor vlastitim rukama uz minimalne troškove.
Priprema crteža

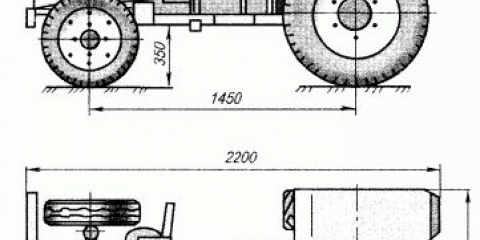

Vlasnici izrađuju slične domaće proizvode od starih dijelova automobila ili prepravljaju hodni traktor. Postoji mnogo opcija, a svaki dizajn je individualan. U svakom slučaju, ako ćete sklopiti mini traktor, onda ne možete bez crteža. Na dijagramu obavezno naznačite dimenzije okvira, lokaciju svih čvorova i druge detalje. Na fotografiji nudimo da vidite od čega se sastoji mini traktor. Možete graditi na ovoj šemi kada razvijate crtež.

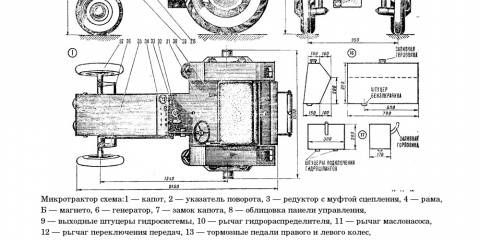

Okvir je osnova strukture. Na njemu su pričvršćeni svi čvorovi mini traktora. Danas ćemo razmotriti domaće mini traktor na čvrstom okviru, pa na fotografiji predlažemo da pogledate njegov crtež s dimenzijama čvorova.
Izrada crteža je obavezan korak, jer proces sastavljanja mini traktora zahtijeva ugradnju svih dijelova preuzetih iz druge opreme. Nemoguće je zapamtiti sve čvorove, ali prema šemi uvijek ćete se kretati i ići u pravom smjeru. Osim toga, mogu biti potrebni radovi na struganju. Gledajući crtež, tokar će već moći imati predstavu o tome šta želite od njega.
Sastavljanje mini traktora od starih auto delova
Dakle, shvatili smo važnost crteža i pretpostavićemo da ste ga već nacrtali. Sada morate pripremiti glavne detalje. To uključuje: motor, upravljanje i prijenos. Za izradu okvira trebat će vam kanal ili profilna cijev.
Pravimo okvir
Za domaći mini traktor mogu se napraviti dvije vrste okvira:
- Prelomljeni okvir se sastoji od dvije odvojene pravokutne strukture. Odnosno, dva poluokvira su zavarena. Oni su međusobno povezani posebnim mehanizmom - šarkom. Konstrukcija je napravljena od kanala br. 5 ili br. 9. U takvom mini traktoru stup upravljača je postavljen na spoju dva elementa, a prednji kotači se okreću zajedno s poluokvirom.
- Jednodijelni okvir je zavarena konstrukcija od dva bočna člana, kao i stražnje i prednje poprečne glave. Kanal br. 10 i br. 12 su prikladni za njihovu proizvodnju. Da bi se konstrukcija učvrstila, preko okvira je zavaren kratkospojnik iz profilne cijevi. Na jednodelnom okviru, stub volana će okretati samo prednju osovinu sa točkovima.
Od dvije razmatrane opcije, jednodijelni okvir je lakše izraditi za mini traktor vlastitim rukama, pa se vrijedi zaustaviti.
Motor i menjač
Izbor motora za domaći mini traktor nije velik. Slabe motore morate odmah napustiti, čak i ako ih možete dobiti besplatno. Uostalom, ne treba vam traktor niskih performansi. UD-2 ili UD-4 motori su optimalno prikladni za takve domaće proizvode. Odlikuje ih ekonomična potrošnja goriva i dobre performanse. Mogu biti prikladni i jednocilindrični ili dvocilindrični dizelaši. Teže je nabaviti motor M-67. Ako ste to uspjeli, onda je dugotrajan rad mini traktora zagarantovan. Osim toga, ova marka motora je jeftina za održavanje.
Prije ugradnje na okvir, motor treba poboljšati. Prvo, prvo povećajte omjer prijenosa. Drugo, moraćete sami da napravite sistem za hlađenje vazduha. Da biste to učinili, ventilator je spojen na radilicu. Oko lopatica je opremljeno viseće kućište. On će poslati hladan vazduh u motor.
Prilikom sastavljanja komponenti iz dijelova različitih marki automobila, morat ćete izvršiti podešavanja. Recimo da su mjenjač i PTO preuzeti od GAZ-53, a kvačilo od GAZ-52. Da bi se uklopili, zavarena je nova korpa kvačila. Na zamašnjaku motora smanjena je ravnina stražnjeg dijela, a u sredini je izbušena nova rupa.
Izbor upravljanja
Nemoguće je sami napraviti volan. Morat će se ukloniti iz stare tehnologije. Najjednostavnija opcija je pužni zupčanik. Stup upravljača odgovara svakom automobilu. Na čvrstom ramu, prednja osovina sa točkovima je okretna, pa je šipkama povezana sa stubom. Na slomljenom okviru, zupčanik je zavaren na prednju polovinu. Upravo takav dio je montiran na stup upravljača. Rotacija prednjeg poluokvira će se vršiti zbog spajanja dva zupčanika.
Za bolje rukovanje, domaći mini traktor može biti opremljen sklopom hidrauličnog cilindra. Ali za cirkulaciju ulja morat ćete dodatno ugraditi pumpu. Takav upravljač ne može se sastaviti samostalno. Može se potpuno ukloniti samo sa poljoprivredne opreme.
Mostovi i točkovi
Zadnja osovina mini traktora je vodeća. Bolje ga je uzeti iz starog putničkog automobila. Možda ćete morati da se okrenete okretaču da smanjite osovine. Prednja osovina ne vozi. Ovaj sklop se može napraviti od komada cijevi postavljanjem ležajeva na krajeve ili na sličan način skinuti sa stare opreme.
Veličina točkova se bira u zavisnosti od toga šta će domaći mini traktor raditi. Za transport i druge slične poslove prikladni su felgi od 16 inča sa gumama. Ali najčešće se mini traktor sastavlja posebno za obradu tla, sadnju i žetvu. U ovom slučaju važno je optimalno prianjanje guma na podlogu. Samo točkovi od 18 ili 24 inča mogu pružiti takve parametre.
Sastavljeni mini traktor se prvo ugađa bez tereta. Ako su testovi bili uspješni, jedinica se može iznijeti na teren.
Ako vas zanima varijanta mini traktora sa slomljenim okvirom, pogledajte video ispod:
Preinaka hodnog traktora u mini traktor

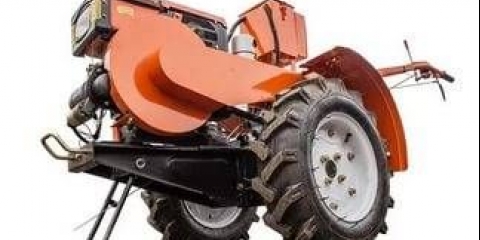

Ako kod kuće imate hodni traktor, bit će još lakše preklopiti domaći mini traktor vlastitim rukama, jer je već nepotrebno tražiti motor i prednje kotače. Posebno za takve izmjene se prodaju kompleti koji se sastoje od svih potrebnih rezervnih dijelova. Da biste to učinili jeftinijim, možete slijediti isti put kao što je gore opisano. Morat ćete ukloniti potrebne čvorove sa stare opreme.
Proces prerade različitih marki hodnih traktora razlikuje se zbog njihovih dizajnerskih karakteristika. Ovdje morate pronaći individualno rješenje. I općenito, princip proizvodnje domaćeg mini traktora sličan je prethodnoj verziji:
- Prvo zavarite okvir. Može biti integralna ili zglobna.
- Važno je pravilno sastaviti donji stroj i odrediti optimalnu širinu kolosijeka. Sve ovisi o lokaciji motora. Ako je instaliran na prednjoj strani okvira, širina kolosijeka ostaje izvorna. Odnosno, koriste se prednji točkovi hodnog traktora. Zadnja osovina je napravljena od čelične šipke ili komada cijevi. Učvršćuje se na ram, a na krajeve su utisnute čahure sa ležajevima kotača.
- Sa stražnjim motorom na okviru, širina rodnog traga hodnog traktora je proširena. Ova radnja je obavezna, jer je potrebno postići stabilnost mini traktora. Za bolje prianjanje na tlu, potrebno je napraviti papučice za domaći traktor.
- Upravljanje će se ispostaviti čak i sa izvornih ručki. Često se to prakticira prilikom prerade moto-traktora marke MTZ. Mini traktor je napravljen na tri točka, gdje se kotač motocikla okreće s izvornim ručkama. Međutim, ova opcija je nezgodna za vožnju unazad. Optimalno je, uostalom, zaustaviti se na stupu upravljača iz putničkog automobila. Vozačevo sedište je pričvršćeno za okvir pomoću nosača. Moraju biti podesivi po visini i nagibu kako bi osoba bila zgodna za rad.
Gotovi mini-traktor još treba uhodati i onda ga opteretiti.

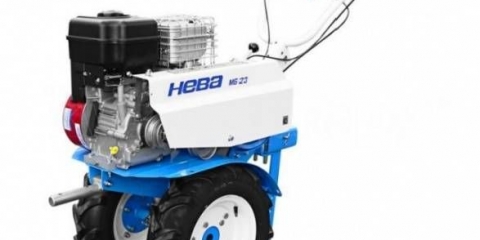

Video prikazuje primjer pretvorenog moto-traktora Neva u mini traktor:
Teško je prvi put samostalno sastaviti mini traktor. Definitivno će biti nekih nedostataka u dizajnu. Mogu se ispraviti nakon detekcije u procesu korištenja opreme.
