Diy hidraulični cepač za drva
U jednoj mudroj prispodobi se kaže da ako ne naoštrite alat, morat ćete uložiti više truda da obavite posao. Ovo se odnosi na mnoge industrije. Ali postoji jedan za koji je potrebno mnogo truda i vremena - ogrevno drvo. Oni koji koriste peći za grijanje ili kotlove na čvrsto gorivo znaju koliko je to naporno. Kako bi ublažili situaciju, mnogi su odlučili kupiti hidraulički cijepač drva. Ovaj uređaj je spreman da obavi gotovo sve poslove umjesto vas. U prodaji je veliki broj modela, a možete ga i sami sastaviti. Kako napraviti pravi izbor pri kupnji i shemama montaže, raspravljat ćemo u ovom članku.
Uređaj za cijepanje drva
Oni koji već imaju cjepač drva u svom arsenalu mogli bi se uvjeriti u njegovu efikasnost. Jednostavno rečeno, hidraulični cjepač drva sastavljen je na tri glavna čvora:
- okvir za cijepanje drva;
- motor;
- hidraulična jedinica;
- sekač.
Prema vrsti goriva koje se koristi za motore hidrauličnog cijepača drva, razlikuju se električne i benzinske jedinice. Električni - najčešće se koriste u svakodnevnom životu. Snaga takvih proizvoda je unutar 3 kW. Njihova prednost je odsustvo štetnih emisija i nizak zvučni pritisak tokom rada. Takođe ne zahtijeva posebno održavanje. Po želji, električni hidraulični cjepač drva može se koristiti na cesti, ali ćete morati nabaviti generator dovoljne snage. Profesionalni modeli hidrauličnih cjepača drva opremljeni su benzinskim motorima. Pokretljiviji su, pa ih je lako ponijeti sa sobom direktno u šumu ili šumski pojas na žetvu.
Krevet je osnova cjelokupnog dizajna hidrauličnog cijepača drva. Izrađen je od čelika dovoljne debljine. Često su na njega pričvršćeni točkovi radi lakšeg kretanja. Takođe ima hidrauličnu jedinicu. To je mali uređaj koji pretvara rotacijske pokrete u translacijske. Njegov dio je mjenjač i pumpa za ulje. Dizajniran je da smanji broj okretaja na potreban. Povećana sila se prenosi na cjepač hidrauličnog cijepača drva. Ovo je metalna ploča sa konusnim vrhom, koja vrši sečenje trupaca.
Vrste cjepača drva
Osim razlike u motorima, cjepači drva imaju i nekoliko načina implementacije dizajna okvira. Među njima su:
- horizontalno;
- vertikalno;
- varijabla.
Najviše se koristi horizontalni ležaj cjepača. Najčešće, u takvom cjepaču drva, nije sjekač koji se kreće prema trupcu, već, naprotiv, mehanizam za dovod gura radni komad dok se potpuno ne rascijepi. Hidraulički cijepači drva s vertikalnim ležajem nešto su praktičniji od horizontalnih, jer. To. ne morate podići radni komad na određenu visinu, već ga jednostavno stavite na postolje. Nož se ovdje kreće od vrha do dna. Ova vrsta cjepača zahtijeva pažljivije poštivanje sigurnosnih mjera. Varijabilni cjepači drva su najsvestraniji. Imaju najmanja ograničenja u dužini i širini trupca, t. To. radni komad se može obraditi u nekoliko ravnina odjednom. Za kućnu upotrebu takva jedinica nije prikladna, jer. To. uglavnom dizajniran za industrijsku primjenu.
Na šta treba obratiti pažnju pri odabiru
Hidraulički cijepači drva sigurniji su i pouzdaniji od svojih kolega s direktnim pogonom. Razlika leži u načinu na koji reagujete na nepopustljive trupce. Ako u uređaju s direktnim pogonom, kada je sjekač zaglavljen, motor nastavi da se okreće, to će neizbježno dovesti do kvara ne samo namotaja, već i mjenjača. Kod hidrauličkih uređaja situacija je drugačija. Čim sila pređe dozvoljenu, ona se zaustavlja bez oštećenja centralne jedinice. Prije kupovine uređaja vrijedi razmisliti za koju svrhu će se koristiti. Nema smisla preplaćivati za industrijski dizajn ako će se koristiti za berbu kod kuće. Prilikom kupovine obratite pažnju na:
- tip i snaga motora;
- materijal okvira;
- debljina metala okvira;
- kvalitet zavarenih spojeva;
- maksimalna masa sile;
- parametri obrađenih trupaca;
- dužina hoda cilindra;
- dužina noža hidrauličnog cijepača drva;
- brzina štapa.
Performanse će direktno ovisiti o snazi motora hidrauličnog cijepača drva i njegovom izvoru napajanja. Ako očekujete dobre performanse, onda nema smisla kupiti uređaj snage manje od 2 kW. Obratite pažnju na sam sklop motora i pitajte prodavca od čega su napravljeni namoti. Bakar se smatra dobrim kvalitetom. Prije kupovine pažljivo pregledajte krevet. Bolje je ako je napravljen od kanala ili ugla s debljinom metala od najmanje 3 mm. Obratite pažnju na kvalitet zavarenih spojeva, ako ih ima. Ne bi trebalo da imaju strugotine ili pukotine. U suprotnom, može doći do ozljeda.
Što veći pritisak može da izvrši hidraulički sistem cjepača, to će biti veća sila, što znači da tvrdo drvo i drvo koje ima veliki broj čvorova neće stvarati posebne probleme. Vrijedi uzeti uređaj u kojem postoji dobra rezerva snage, a visina noža je također podesiva. To će vam dati priliku da se ne ograničavate u izboru, a također i da se ne zamarate finijim rezanjem debla. Brzina štapa se često naziva vrijeme ciklusa. Što je vrijeme kraće, brže će se moći nositi s brdom drva za ogrjev.

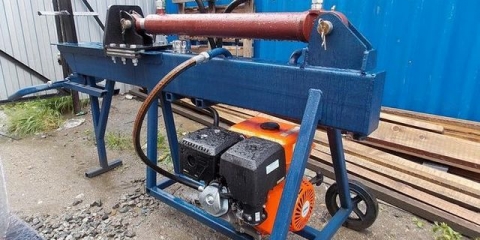

Samostalna montaža
Kupovina gotovog hidrauličnog cijepača drva koštat će budućeg vlasnika u iznosu od 15 hiljada. rublja. Nisu svi spremni izdvojiti toliki iznos za uređaj koji će biti potreban jednom godišnje. Stoga se po želji može sastaviti vlastitim rukama prema gotovim crtežima, dok će hidraulički cijepač drva koštati upola manje. Ali za to vam je potrebna vještina rada s električnim alatima i aparatom za zavarivanje. Za ceo proces će vam trebati:
- bugarski;
- aparat za zavarivanje;
- rulet;
- bušilica visokog obrtnog momenta.
Prvi korak je sastavljanje okvira za hidraulički cijepač drva. Kao osnova za hidraulički cjepač drva, prikladan je kanal I-grede sa bočnom širinom od 40 mm. Dužina hidrauličnog cjepača može se podesiti prema vašim potrebama. Pomoću aparata za zavarivanje, par kotača je zavaren na kanal. Za to se koristi metalna cijev u koju je postavljena osovina za montažu kotača. Drži se odstojnicima od kvadrata veličine 20 × 10 mm. Bolji dizajn hidrauličnog cijepača drva može se vidjeti na fotografiji. Svi šavovi su dobro zavareni da izdrže naprezanje.
Hidraulični cjepač za drva neće proći bez posebnog cilindra koji će djelovati kao potiskivač. Može se kupiti na rastavljanju sa starog traktora. Pogodno za one koji se koriste u konstrukciji kašika ili prikolica.
Za pričvršćivanje na okvir hidrauličnog cjepača izrezana su dva kvadrata iz lima. Njihova visina mora biti 8 cm veća od visine hidrauličnog cilindra. U sredini svakog radnog komada izbušena je rupa. Njegov prečnik mora odgovarati onom u telu cilindra. Lamele su zavarene na svoje mjesto i cilindar je pričvršćen čahurom. Više detalja možete vidjeti na fotografiji.
Modul hidrauličnog cjepača, koji će pomjeriti trupce, izrađen je po sličnom uzorku, ali su vodilice napravljene u donjoj šipki tako da se kreće samo uz ležište hidrauličnog cjepača i ne iskrivljuje se uz veliki napor. Obratite pažnju na ovaj čvor na fotografiji.
Kao opcija, dizajn hidrauličnog cijepača drva koristit će električni motor snage 7,5 kW za tri faze. Na sljedećim fotografijama možete vidjeti spoj na pumpu, te način na koji je sama pumpa pričvršćena za ram.
Hidraulični pretvarač se može koristiti od mini traktora, koji je prvobitno dizajniran za korištenje teške kuke. Visokotlačna crijeva se koriste za međusobno povezivanje svih komponenti.
Da biste imali dovoljno ulja u sistemu, potreban vam je rezervoar. Možete ga koristiti gotovog ili ga sami napraviti, kao u ovom slučaju. Kapacitet 66 litara. Dimenzije njegovih zidova su 60 × 50 × 22 cm. Šavovi su dobro zavareni.
Na vrhu je napravljena rupa od ½" ispod automatskog ispusnog ventila, sa strane za punjenje ulja, a odozdo od izlaza do hidrauličnog sistema prečnika ½", Gdje je postavljena slavina?. Nakon toga se može ugraditi u cjepač drva i spojiti na hidrauličnu pumpu.
Zatim se ožičenje električnog dijela vrši preko startera, t. To. motor je dizajniran za 3 faze. Sve žice su odabrane prema traženom presjeku.
Kao sjekač se koriste dvije okomito zavarene i naoštrene ploče. Dobar metal u dionicama od traktorske kuke. Ovaj proizvod će trajati najduže. Alternativno, možete napraviti 8 noževa kako bi mljevenje bilo veliko. Rezultat je na fotografiji ispod.
Kako bi se spriječilo otkotrljanje trupaca sa cjepača, na bočnim stranama okvira mogu se napraviti dodatni držači. Zavareni su na uglovima pod uglom. Mogu se vidjeti na fotografiji s općim pogledom na gotovu verziju.
Dijagram montaže je dat kao opći vodič. U svakom slučaju, možete koristiti one komponente koje je najlakše pronaći u vašem području. Umjesto elektromotora preko mjenjača, lako je koristiti benzin. Automatska jedinica za dovod drva može se izostaviti kako bi se pojednostavio cjelokupni dizajn i smanjili troškovi. Moguće je sastaviti i ručni hidraulični cjepač drva. Za to je prikladna konvencionalna dizalica od 10 tona. Detaljan dijagram će biti dat u nastavku.
Video prikazuje rad cjepača drva sa motorom koji je napravljen prema uputama. Takav uređaj vam omogućava da uštedite vrijeme koje onda možete provesti sa svojom porodicom i voljenima.
Zaključak
Glavna stvar pri sastavljanju hidrauličnog cjepača je razumjeti princip njegovog rada. Uz pravi pristup, ono što se čini nepotrebnim poslužit će kao budući stalak ili dio za cjepač drva. Glavna stvar je povezati fantaziju i logičko razmišljanje.
